Leica DMI 5000M金相显微镜

产品介绍

DMI 5000M是徕卡公司继MEF4A型倒置金相显微镜之后于2005年推出的又一款大型研究级
自动倒置显微镜, 光学设计上采用*的 HC无限远轴向、径向双重色差校正光学技术，*消除杂散光等干扰因素；
在整个光学系统内, 对涉及成像质量的所有组件（物镜、镜筒透镜、目镜筒、
目镜、照相接口等） 进行*化组合，实现图像分辨率和反差的*化，
得到锐利图像的同时追求zui高分辨率

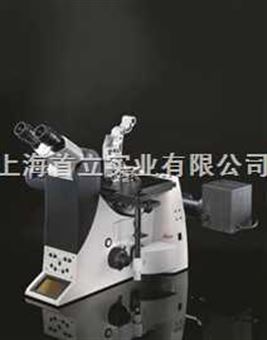

Leica DMI5000M
一、规格型号和技术参数
1、规格型号：智能数显材料显微镜 LEICA DMI5000M
材料分析软件 ：中科SISC IAS中文版
数码摄像头 LEICA DFC425
2、技术参数及功能说明：
技术参数：
1、目镜： 10X、视域直径25mm
2、目镜筒：观察角度可20-45度变化调节，可反装调节10cm的高度
3、物镜: 直径为32mm的金相物镜
5X物镜数值孔径NA=0.15；工作距离=12.2mm
10X物镜数值孔径NA=0.30；工作距离=11.0mm
20X物镜数值孔径NA=0.50；工作距离=1.27mm
50X 物镜数值孔径NA=0.80；工作距离=0.5mm
100X物镜数值孔径NA=0.90；工作距离=0.3mm
4、载物台：248mmX204mm；X-Y移动行程100mmX60mm；样品托片孔径5-40mm
5、调焦范围：9mm升降范围，1um步进精度
6、标准放大倍数: 50X--1000X
7、LCD显示屏：76mmX49mm
8、物镜位数： 5位
（1）倒置式：高稳定度多功能集成式，LCD显示观察参数。
（2）高分辨率：*化整体和谐消色差设计,从而提高分辨率、色差、色还原性；*消除杂光等干扰因素，提供zui高反差、zui高衬度、zui高分辨率的zui锐利图象；光学部件镀膜还具有防霉功能，是真正意义的ISO14001环保产品。
（3）光学系统：HCS和諧的第三代多重色差校正光学系统，对所有光学部件（如镜筒、物镜、光学接口等）都进行消色差校正；全面提高显微镜的整体和谐性和性能的整体提升。
（4）智能的光路管理系统：
1）色温控制：CCIC色温控制，自动保持色温恒定控制。
2）光强管理：自动化孔径光栏和视场光栏，自动化光强控制。
（5）放大倍数：50X－1000X。
（6）观察视场：明场、暗场、偏光等观察功能和预留功能位置，功能转换方便，增减功能操作简捷。
（7）升级：模块化设计和开放式结构，保留了所有选择项，便于日后的升级和功能增强。
（8）操作： LCD显示人机工程学设计，所有的控制按钮都靠近调焦旋钮；显示功能和触摸屏操作控制观察功能、倍率、光强、光榄等状态；控制按钮也可自定义功能。
（9）质量保证：制造精度高，带有位置编码，所标定的技术参数均为实际值的下限；所有部件和整机均出厂前预装调试，保证各部件质量及匹配质量；经久耐用，可靠性高，使用寿命长。
（10）外观：原装正品，原产地制造，非组装品；部件和罩壳为全金属（光学部件及灯箱除外），无塑料件。
3、镜头
（1）目镜：大视场双目观察，观察视域大而舒适，测微尺目镜。
放大倍数10倍，视场指数25毫米，双目镜筒55-75mm可调瞳距。
（2）物镜：高性能半复消色差萤石物镜，镀膜防霉；可同时用于明场、暗场、
偏光、微分干涉相衬等的高性能多功能物镜。
5X，10X，20X，50X，100X
4、载物台、Z轴精度和物镜转换器
（1）载物台：三板插入式.行程100×40mm，承重10kg。
（2）物镜转换器：电动模式和手动模式。
5、数码摄像头
LEICA DFC425真彩色、高清晰、高分辨率、高像素，1394标准接口，实时采集、同步捕捉图象；支持中、英文显示和输入操作；并包含有与显微镜的接口，物理像素大于等于5百万。
6、滤色片等附件
安装滤色片系统，配置日光矫正、绿色滤光片；目镜测微尺用于长度等的测量及测微台尺定标；配与物镜对应的圆偏光干涉滑尺。
7、材料分析软件：
7.1 图像分析系统（中文版）:通用分析软件。
通用分析软件: 图像捕获、图像编辑、图像分割、粘连颗粒自动切分、图像存档、目标参数测量（可以任意选择面积、周长、等效圆直径、平均灰度、平均光密等各种参数进行测量，也可手动单个测量目标参数）、图文报告打印，测量数据可以储存，或直接打印输出；测量数据可自动生成统计图表；按用户设定的放大倍数打印准确倍数的图像。
7.2 图像分析系统（中文版）:金相测量软件。
金相测量软件：符合中国标准GB或相当的ASTM标准，必须能够进行下列项目的测定：
1 脱碳层深度测定
2 渗碳层深度测定
3 层深长度测量
4 铁素体奥氏体型双相不锈钢中?—相金相测定
5 奥氏体型不锈钢?—相金相测定
6 第二相面积含量测量
7 多相面积含量测量
8 双重晶粒度评级
9 低碳钢冷轧薄板铁素体晶粒度评级
10混有珠光体的铁素体晶粒度评级
11金属平均晶粒度评级
12灰铸铁金相评级
13石墨球化率评级
14钢中非金属夹杂物评级
15颗粒形态分析统计
16铝及铝合金晶粒度评级
17镁及镁合金晶粒度评级
18铸造铝铜合金晶粒度评级
19单晶铜合金晶粒度评级
安装条件及要求
（1）工作环境基本要求：
1）安静、低噪音、无震动。
2）洁净、无烟少尘。
3）符合理化实验室工作条件。
（2）电源要求：
电压：220V±10%，50Hz,并有良好的接地。
电流：10A。
总功率：1000W。
建议配备有过载保护的插座。
（3）温度要求：
工作温度：15°C - 30°C，*条件：20－25°C。
建议配备温度控制装置。
（4）湿度要求：
工作湿度：相对湿度不大于65%。
建议配备湿度控制装置。
